Açıklama
- Bir kare dalga sinyal jeneratörü olarak, deneysel gelişim için kullanılan bir kare dalga sinyali üretir.
- Bir kare dalga tetik sinyali üretmek ve kademeli bir motoru çalıştırmak için kullanılır.
- MCU için ayarlanabilir puls üretilebilir ve kristal görevi görebilir.
- Kontrol devresine bağlı ayarlanabilen darbe üretebilir
- Boyut: 31mm x 22mm

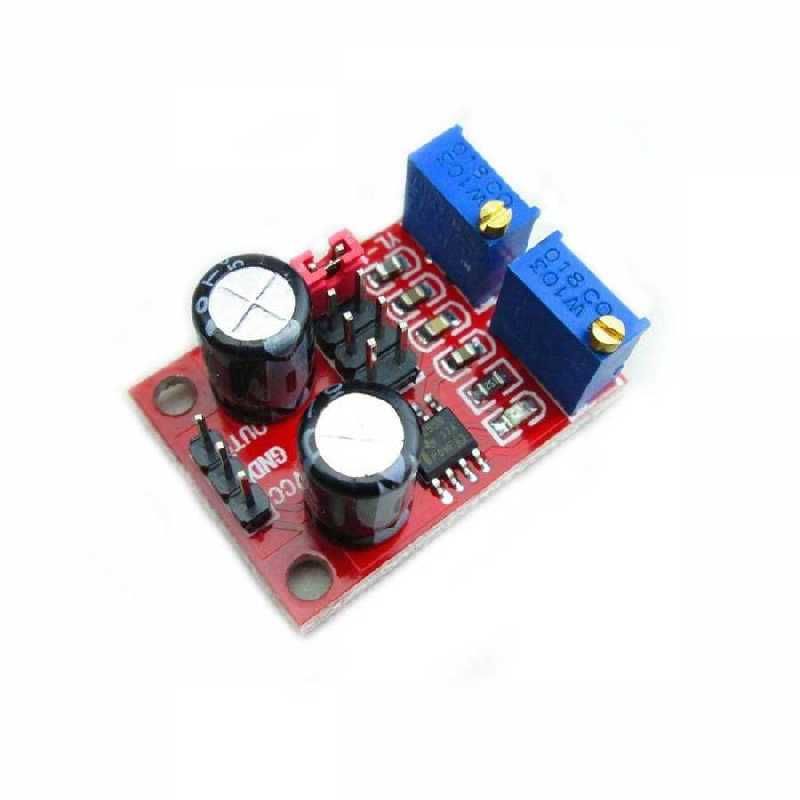

- Ana Entegre: NE555
- Giriş Voltajı: 5V-15V DC
- Güç kaynağı 5V olduğunda çıkış akımı yaklaşık 15mA olabilir; 12V güç kaynağı olduğunda çıkış akımı 35mA civarında olabilir
- Giriş akımı:> = 100mA
- Çıkış genliği: 4.2V V-PP’den 11.4V V-PP’ye. (Farklı giriş voltajı, çıkış genliği farklı olacaktır)
- Maksimum çıkış akımı:> = 15MA (5V güç kaynağı, V-PP% 50’den büyük),> = 35MA (12V güç kaynağı, V-PP% 50’den büyük)
- LED endikasyonlu çıktı (düşük seviye, LED açık, yüksek seviye, LED kapalı, düşük frekans, LED yanıp söner)

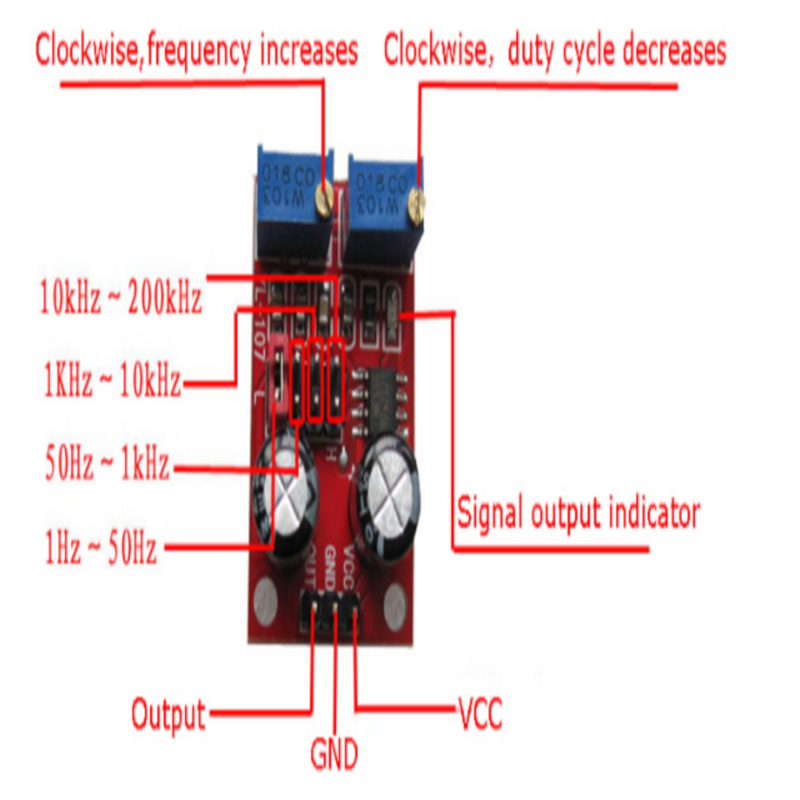

- Çıkış frekans aralığı seçilebilir:
- LF dosyası: 1Hz ~ 50Hz
- IF dosyası: 50Hz ~ 1kHz
- Yüksek frekanslı dosya: 1KHz ~ 10kHz
- HF dosyası: 10kHz ~ 200kHz
- Çıkış görev döngüsü ince ayar yapabilir, çalışma çevrimi ve frekans ayrı ayrı ayarlanamaz; görev döngüsünün ayarlanması frekansı değiştirecektir.
